此为N100/N305低功耗平台，如果看不上拉到最底部有惊喜

主板和机箱都是标准的itx设计，兼容其它itx产品，主板可装其它itx机箱，机箱也支持装其它itx主板。

为什么在这个时候做这个产品

  1. 因为DIY NAS市场太小，很多客户都不愿意自己装机，现在机箱的销量比成品配置低很多。装机很麻烦，配置高了价格贵没人买，价格低了客户又要比配置，每个客户需求都不一样，代客户组装很难大量出货，有单的时候做不完，没单的时候天天开五排。不得劲。是得搞一台普通人够用的水桶机，又可以在参数上干翻其它友商的产品出来。毕竟看着别人赚钱我也难受，不行不行得卷他！

  2. 当前市场上的同类配置非常奇怪，装一堆2.5G网口浪费10代以后挤爆牙膏的PCIE3.0通道，一条3.0的通道可以跑满三个2.5G带宽，之前2.0的时候感觉你不用2.5G网卡也没什么卵用但是到了现在这个时候还装一堆网口真有点说不过去，市面上七七八八买了一堆没有一个合适装机使用，不是组装起来麻烦就是各种用得不爽。加上之前本来就想开发N5105的产品只是确实有BUG 虚拟化不行会自动重启，虽然后面修复了BUG，但是算来算去还是少了一条PCIE非常难受，一直搁置。

  3. N100/305系列目前开发已经比较完美，能拉出9条PCIE+2条独立的10G USB+独立的CNVi WiFi通道+GPU的SR-IOV功能完善，已经能凑够我心理配置所需的最低PCIE通道配置。也没有之前N5105的BUG折腾几年才修复虚拟机不稳定的问题。无论是当NAS使用还是轻量虚拟化都相当不错。非常符合我心中对产品的定位。

机器亮点优势：

  1. 同级更好机壳：一体成型纯铝CNC加工机箱（钣金比例5%非常规薄铝皮包塑料+铁板）

  2. 同级更好散热：一体连贯铝机箱，导热效果非同行那种铝包塑料的样子货可比

  3. 同级体积更小：超小体积235*165mm深度230mm

  4. 同级接口更全：前置USBA+C 5G，后置USBA+C 10G  2.0USB*2  HDMI DP 齐全

  5. 同级更精巧：内置电源拒绝外置拖尿瓶，拒绝瓶瓶罐罐

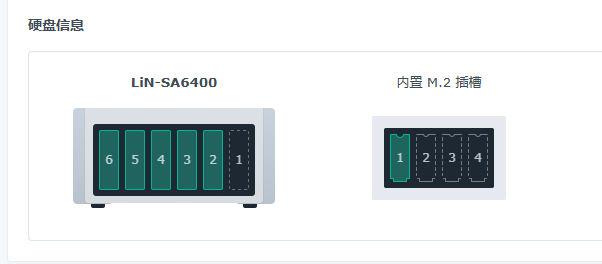

  6. 同级盘更多：前置6*SATA硬盘位支持热插拔，内置4*NVME M.2硬盘位

  7. 同级网更快：双SFP万兆网卡（速率上限pcie3.0x2约14G左右）

  8. 同级更便捷：提供单手搬运提手（增配）

  9. 同级更灵活：配置灵活，多NVME+万兆SR-IOV直通只需要加一个万兆小交换机就可以无限扩展虚拟机

  10. 同级更省钱：价格真TM的便宜

  11. 同级更省事：一步到位，标配即灰烬配置增无可增，提供一键ALL IN ONE省心包，带你玩转ALL IN ONE

  12. 同级更开放：不锁BIOS，开放所有设置，兼容所有x86系统 包含但不限于ESXi、UNRAID、PVE、TrueNAS、iStoreOS、黑群晖、黑威联通等等。

  13. 同级更防尘：正压风道设计，拒绝接口吸尘器

  14. 同级更多适配：除了TANK官方适配还会有其它大佬加入适配软件

  15. 能耗性能两兼顾：N100/N305 CPU平台能保证功耗够低的情况下跑满10G

销售定价：

  1. 价格为一体纯铝机箱+6*2.5/3.5 SATA热插拔硬盘位+内置4*NVME M.2硬盘位版本

  2. 首发预售价 N100 成品版本带DDR5 8G内存+双万兆+电源模块，无硬盘 ￥1799

  3. 首发预售价 N305 成品版本带DDR5 16G内存+双万兆+电源模块，无硬盘 ￥2499

  4. 无内存版本按内存实际价格加20元折算

  5. 首发赠品：防尘盖 ，顺丰包邮

  6. 首发加购优惠（一个月前或一个月后购买都有效）：万兆交换机 交换机价格满1000的减100   满300减30  加购引导U盘半价。

注意事项：以上价格只供参考，电子产品价格波动较大所以估价比较保守，实际以出售当时配件涨跌为准，价格包顺丰，放大约一千台预售。优惠主要以赠品加购为主。样品出来后放链接，项目失败全额退款，禁止投诉，付款后为就会平台规则会发货寄送一份购买合同，未发货之前随便退，合同发货后需要补6元快递人工成本申请仅退款即可，超过退款时效联系客服开放退款渠道，确定出货时间后不再提供退款通道，尾款为量产可出货一周后陆续开放名额发货。海外用户我们会尽量截住不发合同，但是还是需要注意拒收合同毕竟花几十转运一张形式主义的合同意义不大。

什么时候可以买：

PPT阶段，主板还在设计，机箱模块差不多了。有兴趣的先加群618忙不要骚扰淘宝客服：点击链接加入QQ群聊群号752249251【TAD6S4N10G 6SATA+4NVME+万兆机械固态混合高速存储NAS】能下单会在群里发链接

产品性能如何

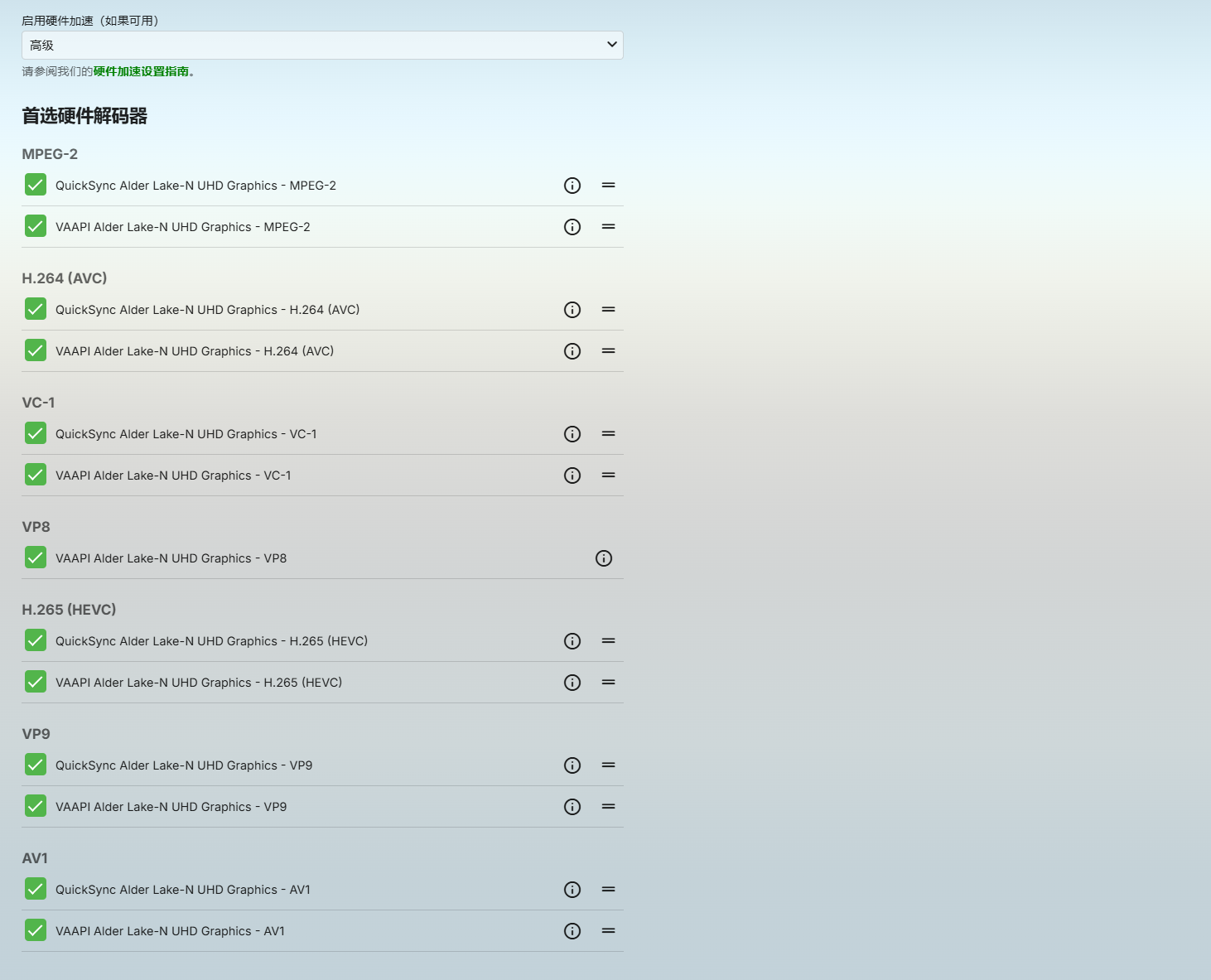

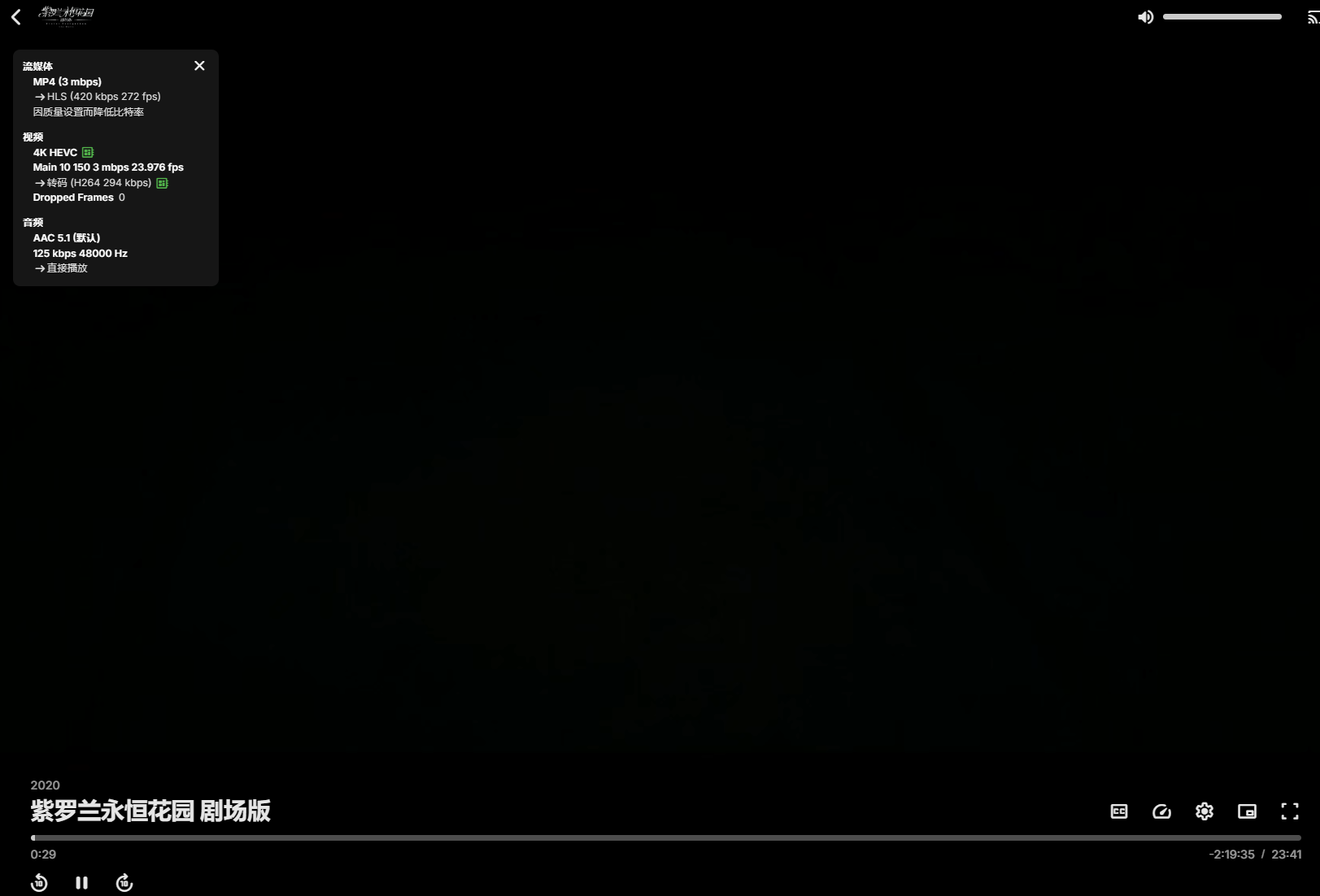

我们参考一下七八代intel i3 8100 i3 7100，N100比i3 7100差点，N305比i3 8100差点，但是12代开始一二三级缓存都有提供单纯的浮点运算对比其实是不准的，大家以实际运行体验为准只供参数，GPU方面有明显的提升N100为UHD 730/N305为UHD770并且支持AV1硬解码在多媒体方面比七八代i3 的UHD630可要强太多了。满载功耗方面基本都能比七八代i3低一大半以上，待机时的功耗会更低。所以这两个型号除了PCIE和SATA少一点之外其它方面都要强于七八代i3。USB方面提升到10G级别速率翻倍。视频输出分辨率也更高。

2024 年 6 月 24 日 Tank

阅读次数（ip/1年）: 4,459

此为N100/N305低功耗平台，如果看不上拉到最底部有惊喜

主板和机箱都是标准的itx设计，兼容其它itx产品，主板可装其它itx机箱，机箱也支持装其它itx主板。


主板接口及参数配置

CPU详细参数自行点击查看 英特尔® 处理器 N100  英特尔® 酷睿™ i3-N305

  1. 板型：itx尺寸17x17cm

  2. CPU：N100/N305

  3. 散热：被动散热，非我们家的机箱请自行加装5cm的风扇

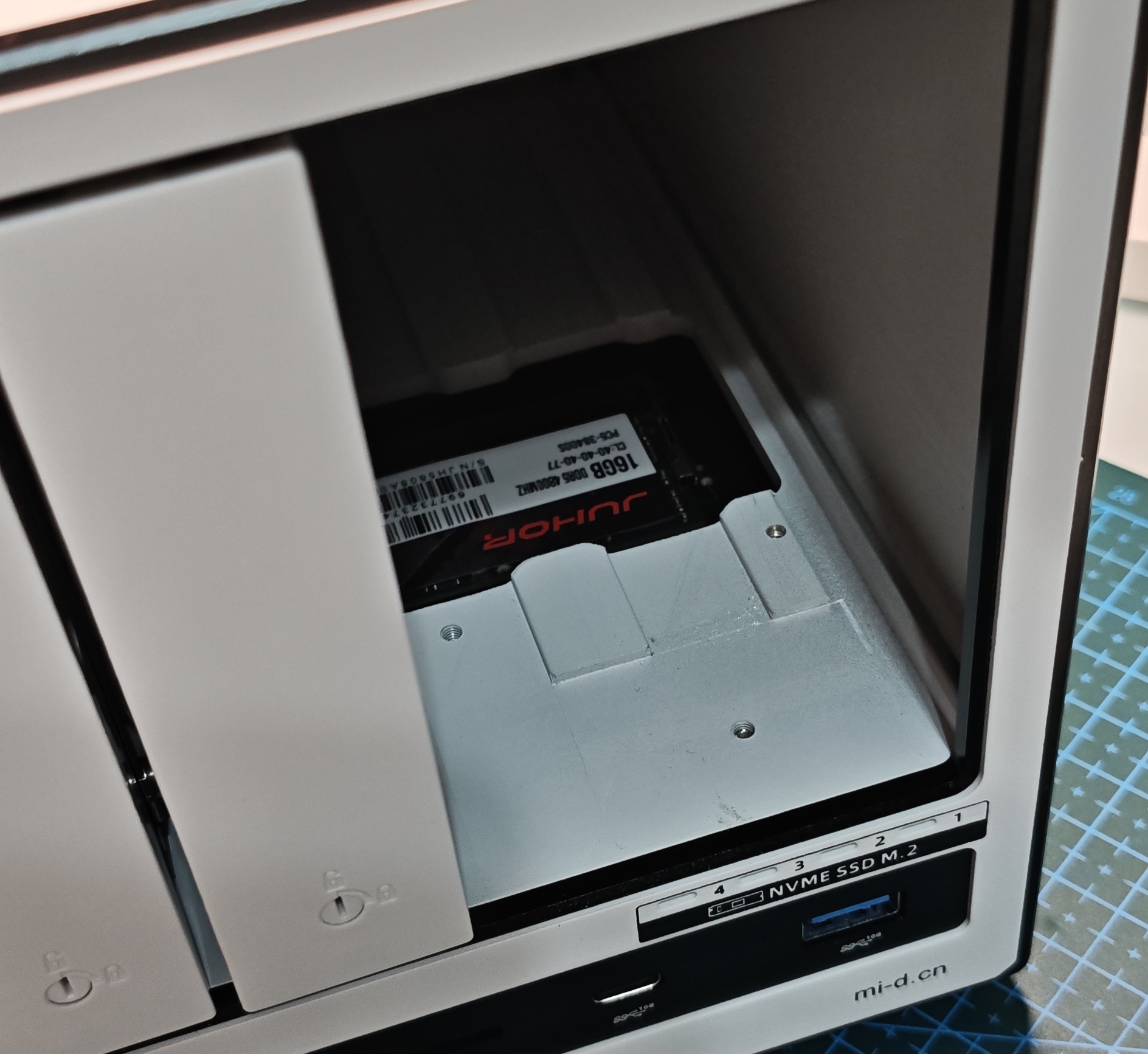

  4. 内存：单个插槽 DDR5 4800MHz 笔记本内存

  5. 存储：4* NVME PCIE3.0x1 接口M.2 2280+1* NVME PCIE3.0x2 接口M.2 2230 （固态机械混合版会配置转接6SATA背板/纯固态（全闪）版本会配置转二条M.2 2280）

  6.  网络：intel i226V 2.5G网卡+双SFP+ 10G 光口（PCIE3.0x2 14G左右上限）+CNVi协议 WiFi M.2插槽（不配）

  7. USB：前置USB 3.0（5G）*2+USB2.0*2（插针）、后置USB 3.0（10G） *2+TYPE C 10G复合视频接口+USB2.0

  8. 声卡：麦克风音频复合接口

  9. 其它：CMOS复位孔、外置来电启动开关、故障报警蜂鸣器

  10. 电源：标准ATX电源供电

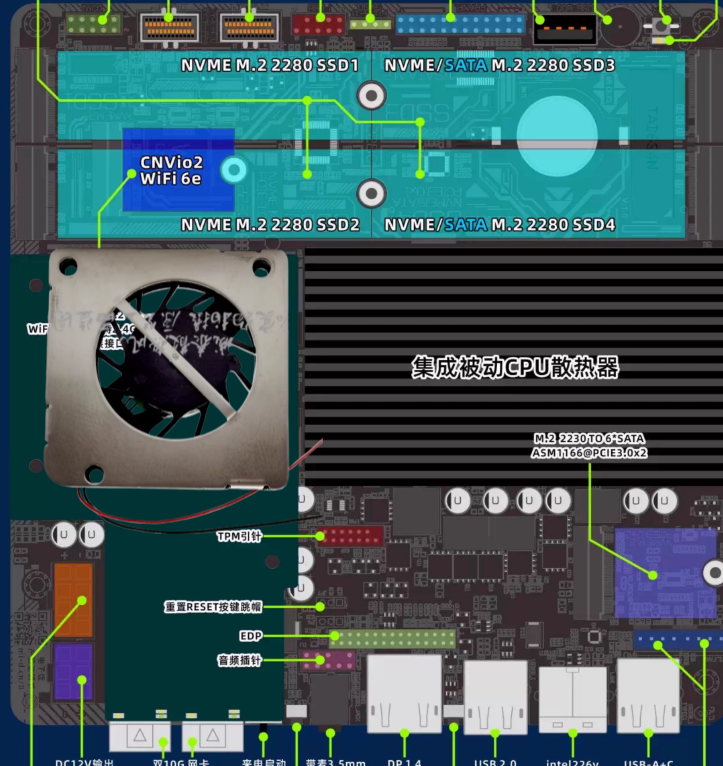

  11. 主板布局预览下图，PCB颜色为黑色或白色

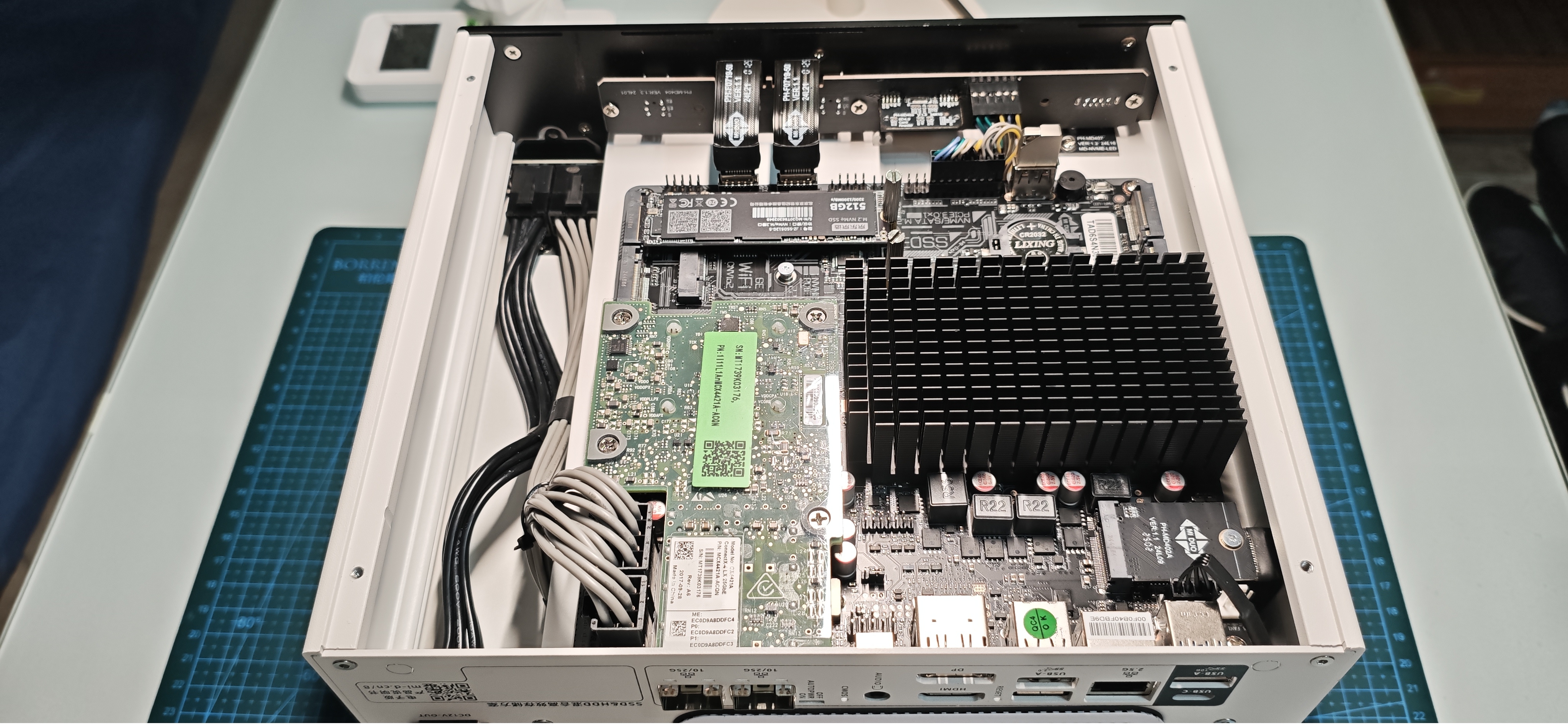

机箱配置

  1. 整机CNC加工一体成型，前面板为TANK经典的双色氧化铝面板设计

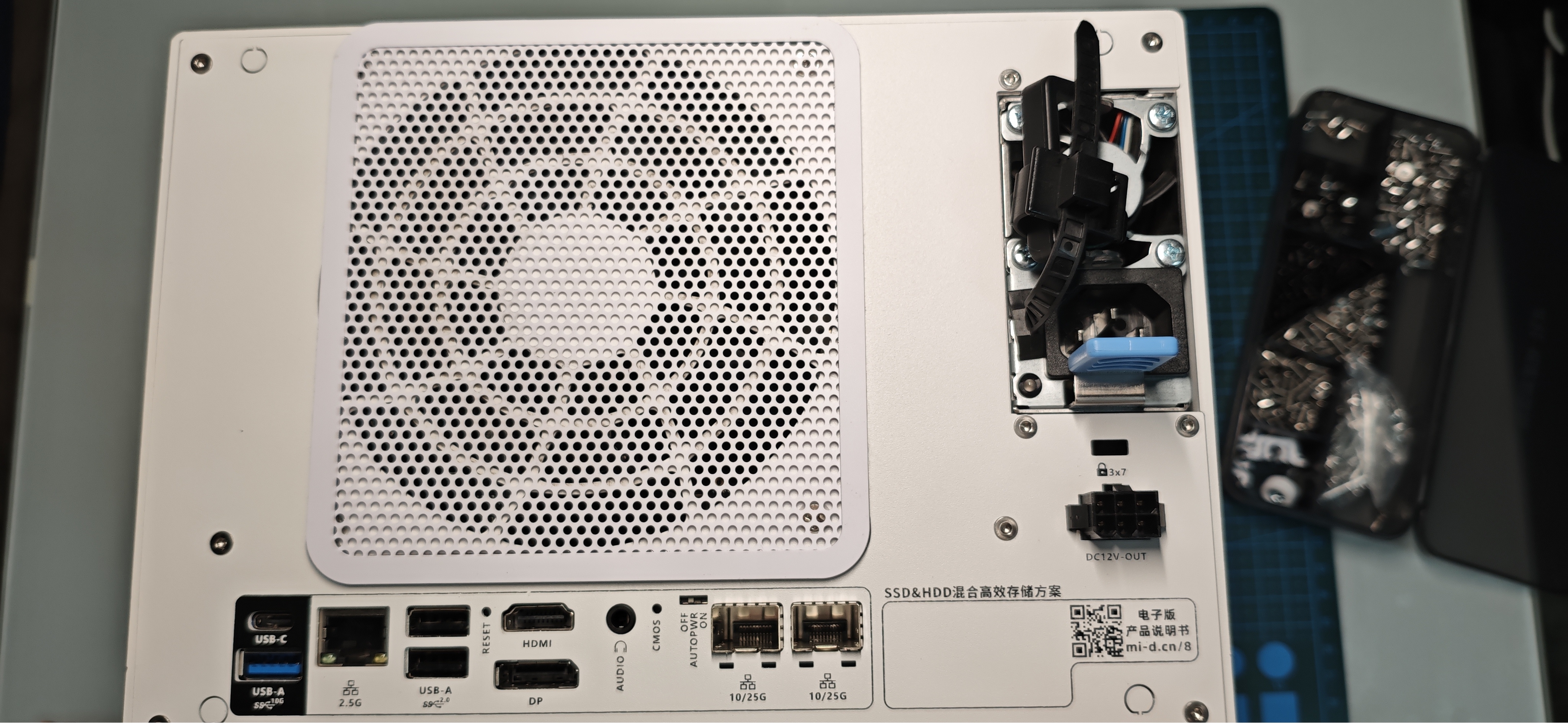

  2. 后I/O板为喷漆钢板（为了兼容磁吸防尘）I/O口非标板只兼容我们自己的主板，其它品牌主板需要自行淘宝并久久找亚克力加工或用3D打印机打印，自己画图让别人加工估计20元包邮，我们会建立一个图纸共享库，也会帮大家也设计一些热门的板子的I/O挡片，但是需要自行找人加工。

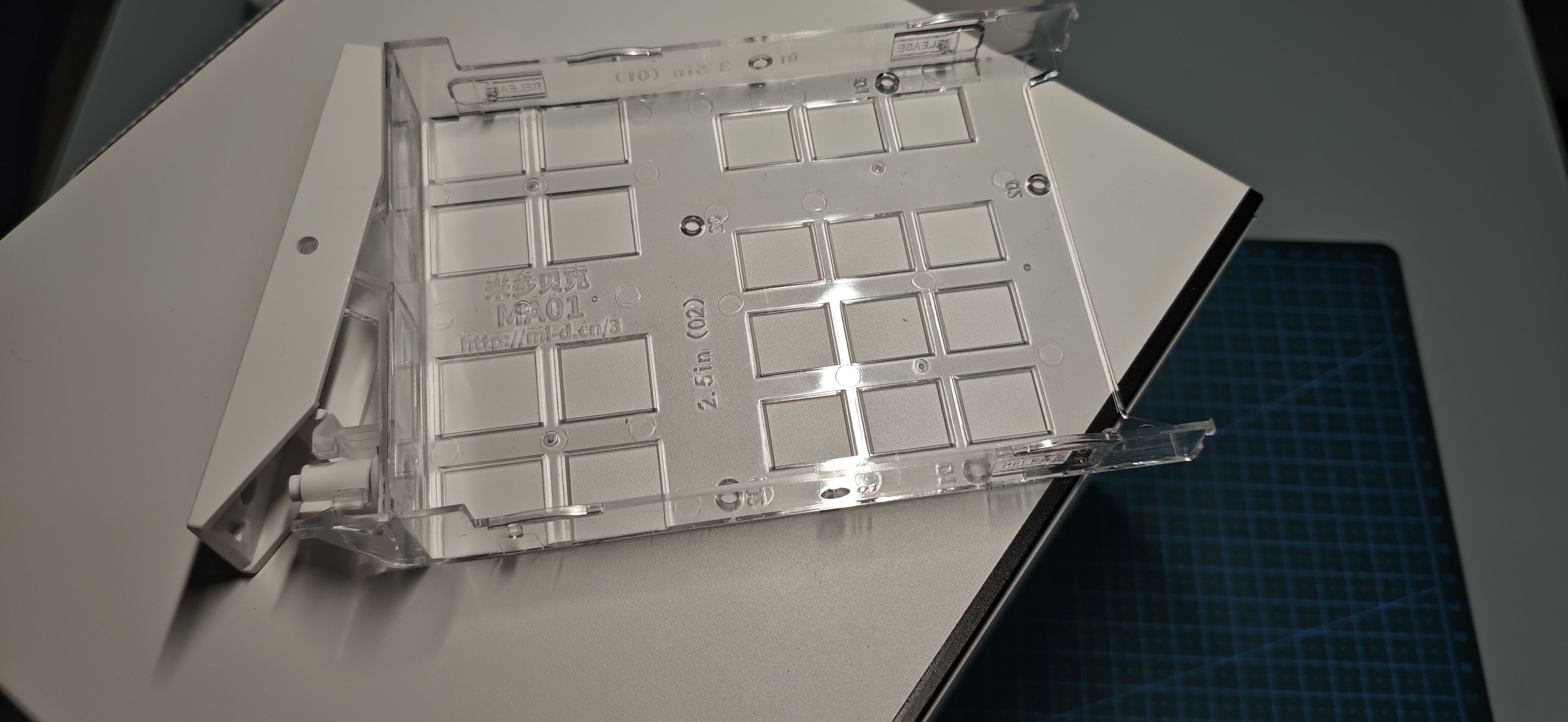

  3. 前置6个热插拔SATA硬盘插槽兼容2.5/3.5寸

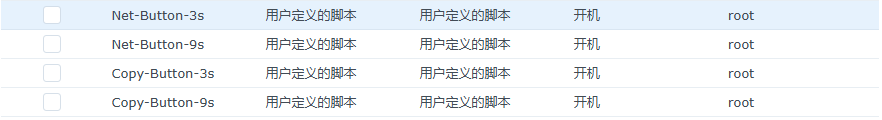

  4. 前置多合一前置按键/USB面板：A+C USB3.0 5G接口/前置电源开关/前置自定义按键功能/前置电口网卡状态灯 附带自定义按键功能

  5. 硬盘背板集成ASM1166（PCIE3.0x2上行）背板，接口是30Pin的EDP座上行为标准M.2硬盘接口（能插到普通M.2接口）

  6. 散热双9cm PWM滚珠风扇

  7. 电源12v热插拔模块+内置dc to dc转atx，12V电源模块其它品牌或我们自己定制的低功耗版

  8. 我们也会附带一份3D打印版的整机图纸，可以买电子板套件自行回家打印机机箱，尺寸会略大一点（闲鱼代打报价约200元）。

配置说明和疑问解答

  1. 为什么所有的M.2口都是3.0x1速率的这样不是跑不满吗
    这种平台省电的代价就是极限阉割PCIE通道换来的，所以通道配置自然也不可能满速，也不现实你是选四个M.2还是要一个全速度M.2，这又不是拿来打游戏的当然是以插槽数量换取更大容量更加划算，而且NAS应用最终可能组成RAID那么就算你是用最垃圾的硬盘也是能跑出非常夸张的3.0x4的极限速率。NAS的网络接口最高也就是万兆理论上只要速度跑到1G基本也能对付，而且3.0x1的速率其实也不低，大部分家用硬盘也不可能持续跑满3.0x4速率。持续保持700m左右的速度读写温度也会低很多对硬盘寿命反而有延长的作用，有时候慢未必是缺点你要看应用场景。

  2. 为什么要做一条2230的M.2接口
    因为主板没有空间又不想放到主板背面加上这个口在我们设定的主要功能是用来转接SATA和更多NVME M.2口的，实际尺寸多少是没什么差别的，也许有些人只是用来当轻量纯固态虚拟化主机，也可以购买到标准的2230规格低价硬盘。

  3. 万兆能跑满速吗？
    因为通道数量问题只能分配3.0x2速率，所以上限速率大约为14G左右，单口肯定是能跑满没有问题的。双口在正常情况下也凑合，因为我们实际应用的时候万兆传输也差不多就是700-800左右在跑也很少会极限的同时满速度使用。但是为什么不用单口呢？这个是因为用的是大家懂的东西，单口双口价格也就差二三十块钱感觉没必要省这个钱，跑片场的兄弟一般是两三个人开工这样就可以少带一台交换机工作还是相当值得的，一般家用估计也就一两台万兆主机直接把机器当交换机也可以省下大几百的万兆交换机小钱钱。所以这三十还是值得加钱的。

  4. 这个机器极限在哪里
    N100安装ESXi 同时虚拟爱快，群晖，win10，使用win全速从外网下载大约能跑到180-200M/s左右，如果此时使用其它机器使用万兆全速读写数据，软路由速度就会掉到120m/s左右，所以N100估计也就跑个软路由 并虚拟个win10下载数据 兼个万兆群晖nas，极限情况下对付个千兆外网宽带是没有问题的。但是比较建议就简单一个nas加一个旁路由看点国内看不到的网站就算。因为如果有人上传相册什么的还要处理转码数据这样就会卡，比较影响体验。再加一两个轻量型的虚拟机倒也没什么问题。N305的话只要给够内存性差不多增加30%也就是多开个win10也干不了太重的活。

  5. 为什么不是DC输入
    我个人是非常反感外置一个拖油瓶的，搬家的时候弄丢，也不好收。经常卖二手商品的时候找不到电源非常烦，所以做产品的时候我都会尽量避免不要相互折磨能内置就内置。再加上这个主力是NAS，考虑到有背板什么的，懒得再单独开发个背板电源同步启动器。（这种低功耗平台DC实际上加不了多少钱的两路DC降压也就十几块钱成本）我们一时半会也找不到靠谱的DC电源厂（如果有大佬可以介绍就更好，后续也会考虑），整套下来还不到用户一块硬盘的价格咱们还是别给自己找事做。别让用户硬盘祭天是底线。

老子看上你的主板不要你的机箱，我还要全固态

老子是标准ITX主板，会有公开零售版本，产品背板，托架，开孔尺寸通通开源，并附带设计机箱时的3D打印模型可以自行修改。不要6SATA可以还原成两条NVME变成6*NVME的纯固态主板，只要有需求我们也可以配套开发纯固态版本的机箱。

老子看上你的机箱不要你的破主板

老子是标准ITX机箱你自己找人切个亚克力后IO挡板就可以换你自己喜欢的主板，但是散热不保证。

性能弱不想要：

没事我们还有桌面平台的Q670MATX，支持12-14代intel平台，这个是填W680的坑

VPRO多网口多PCIE齐全，目前样品调试中，测试通过即量产，群就不拉了等正式消息到了再弄，免得又被坑。

有兴趣的加：12/13/14代Q670/w680主板群：786828505点击加入群聊 W680项目已经流产目前Q670顶上
